Трёхзонный тазобедренный имплантат: что известно по патенту

Металлический стержень может быть прочным, но при этом принимать на себя слишком большую долю нагрузки. Кость рядом с ним оказывается недогруженной. Такое перераспределение называют нагрузочным экранированием. Инженеры Санкт-Петербургского политехнического университета предложили изменить устройство имплантата: распределить разные материалы и пористость по его длине, а не делать стержень из одного сплава.

Идея описана в российском патенте на полезную модель № 243874. Это документ о конструкции, а не отчёт о клиническом испытании. Университетское сообщение от 22 сентября 2026 года связывает разработку с возможным снижением риска расшатывания и повторных операций. Но опубликованные материалы не содержат испытаний, которые подтверждали бы такой эффект у пациентов.

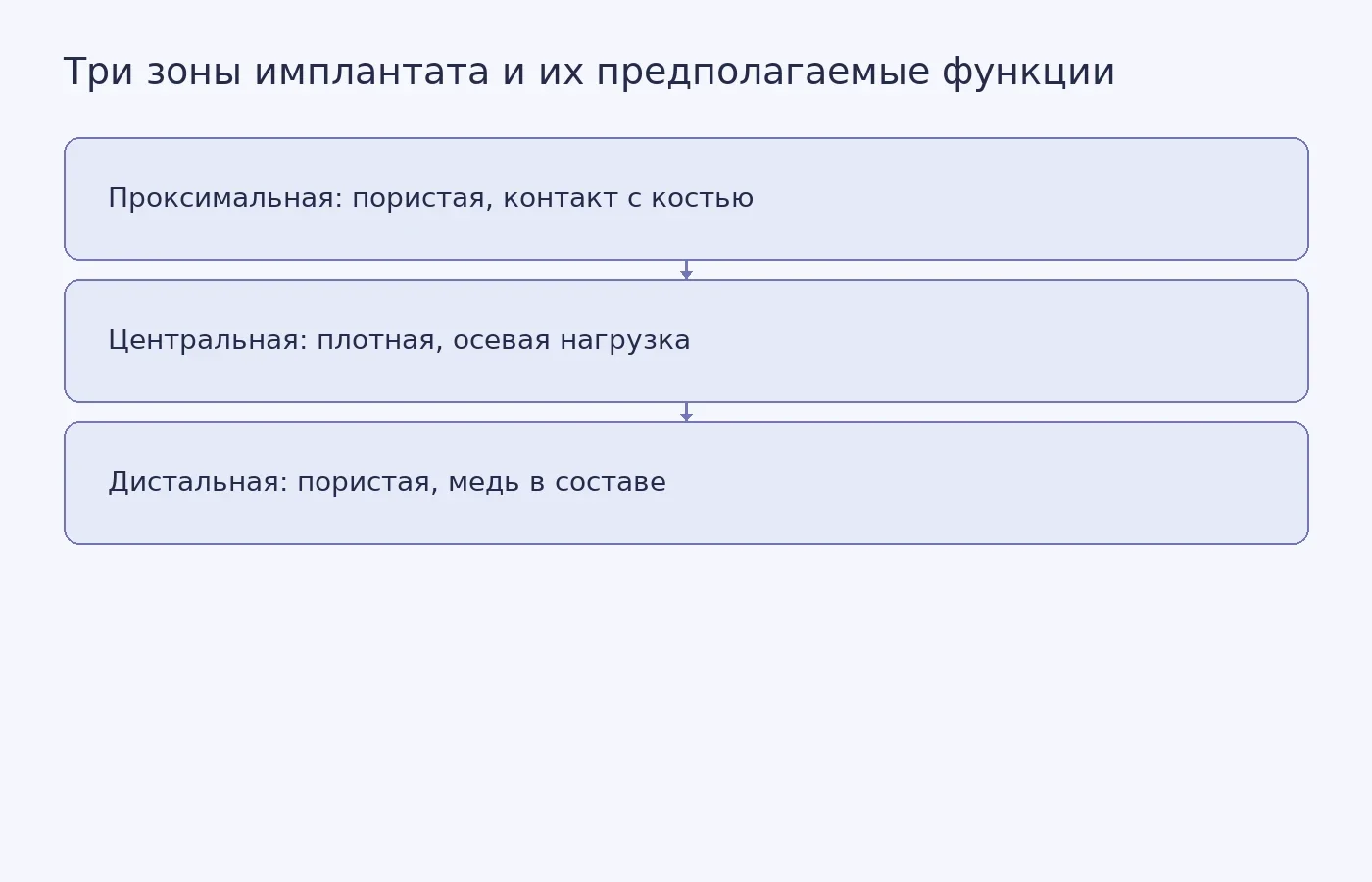

Три зоны, три задачи

Патент описывает изготовление имплантата методом селективного лазерного плавления и делит его на три функциональные зоны. Проксимальная зона расположена ближе к тазобедренному суставу и основана на сплаве системы титан-тантал. Для её пористой части указаны пористость 60–65% и размер пор 300–700 мкм. По замыслу авторов, такая структура должна снизить эффективную жёсткость у контакта с костью и оставить пространство для её врастания.

В центральной стержневой зоне используют систему титан-тантал-ниобий-цирконий. Ей отведена основная осевая нагрузка; пористость этой зоны должна составлять не более 5%. Нижняя, дистальная зона основана на системе титан-ниобий-цирконий-медь. Патент связывает её с повышенной микротвёрдостью и антибактериальным действием за счёт высвобождения ионов меди.

Замысел можно представить как изменение конструкции по длине: более открытая структура там, где важен контакт с костью, и более плотная в несущей части. Но слово «градиент» здесь не означает, что один параметр равномерно меняется от конца до конца стержня. В патенте заданы отдельные зоны с разным составом и пористостью, а переход между ними описан как непрерывный.

Что говорят числа в патенте

Для пористых зон документ приводит модули упругости: 7±0,1 ГПа для проксимальной зоны из Ti-15Ta, 9,2±0,5 ГПа для внутренней зоны из Ti-10Ta-2Nb-2Zr и 8±0,3 ГПа для дистальной зоны из Ti-13Nb-13Zr-5Cu. Там же указана микротвёрдость каждой зоны.

Это значения, заявленные в описании полезной модели. В тексте не сказано, сколько образцов исследовали, на каком оборудовании и по какому протоколу. К тому же для проксимальной зоны указан модуль при растяжении, для внутренней при сжатии, а способ измерения для дистальной в этой строке не уточнён. Поэтому напрямую сравнивать эти числа нельзя, а считать их доказательством свойств всего имплантата тем более.

Даже если модуль отдельной пористой зоны ниже, чем у компактного титанового сплава, этого ещё недостаточно, чтобы заключить, что имплантат уменьшит нагрузочное экранирование в суставе. Нужно проверить, как нагрузка распределяется между костью и имплантатом сопоставимой формы при реалистичной фиксации и движениях. Одно значение модуля такого ответа не даёт.

От чертежа к проверке

Сначала нужно изготовить цельные многозонные образцы и проверить, соответствуют ли их состав и пористость проекту. Важны также дефекты печати, остаточные напряжения и прочность границ между зонами. Если соединение окажется слабым, преимущества отдельных материалов не спасут всю конструкцию.

Затем нужны механические испытания. Статическая прочность покажет, выдерживает ли изделие нагрузку без немедленного разрушения. Усталостные испытания проверят, как оно переносит повторяющиеся циклы. Следует измерить жёсткость изделия и распределение деформаций, сравнить их с контрольным имплантатом, например из Ti-6Al-4V, а также проверить, сохраняются ли свойства после стерилизации и воздействия среды, моделирующей биологические условия.

Отдельно проверяют заявления о биологических свойствах. Для пористых поверхностей нужны исследования совместимости с клетками и врастания ткани. Для меди важно измерить скорость высвобождения ионов, проверить антибактериальный эффект на конкретных микроорганизмах и выяснить, не вредят ли получающиеся концентрации клеткам, участвующим в формировании кости. Нужны и данные о коррозии, износе и возможном высвобождении легирующих элементов. Патент утверждает, что коррозионную стойкость проверяли в средах, моделирующих биологические условия, но не приводит протокол или результаты. По доступному тексту оценить это утверждение независимо нельзя.

Клиническое сравнение с подходящими имплантатами можно планировать после доклинической проверки. Чтобы установить, снижает ли новая конструкция частоту расшатывания или повторных операций, понадобятся заранее определённые критерии этих исходов и достаточно длительное наблюдение. Ни патент, ни пресс-релиз не сообщают о таких испытаниях, пациентах или клинических результатах.

Что подтверждено, а что остаётся гипотезой

Авторы патента: Виктория Соколова, Игорь Полозов и Анатолий Попович. Патентообладатель: Санкт-Петербургский политехнический университет Петра Великого. Заявку подали 13 ноября 2025 года, патент зарегистрировали и опубликовали 3 июня 2026 года. Документ описывает состав зон, пористую архитектуру и предполагаемые функции конструкции. Его задача состоит в описании технического решения и его правовой охране, а не в доказательстве безопасности или лечебной эффективности имплантата.

Пока вывод ограничен инженерным замыслом: состав сплава и пористость меняются от зоны к зоне, чтобы совместить контакт с костью и несущую прочность. Снижение нагрузочного экранирования, расшатывания и числа повторных операций остаётся ожидаемым результатом, который ещё предстоит проверить. Отделять заявленный вывод от того, что действительно исследовали, полезно и при чтении других медицинских материалов. Например, в статье о критическом анализе научной статьи разбирается, как оценивать доказательства и границы выводов.

Источники

Соколова В. В., Полозов И. А., Попович А. А. «Мультиматериальный имплантат тазобедренного сустава на основе титановых сплавов с переменным составом». Полезная модель RU 243874 U1. Заявка от 13 ноября 2025 года, опубликована 3 июня 2026 года. Полный текст в реестре Роспатента.
Санкт-Петербургский политехнический университет Петра Великого. «Мультиматериальный имплантат тазобедренного сустава». Университетское сообщение от 22 сентября 2026 года. Текст сообщения. Это пресс-релиз, а не рецензированная научная статья.
