ИИ для проектирования кристаллов учитывает электронные свойства

Исследователи Токийского университета разработали MatterGen-e⁻, модель для проектирования кристаллов, которая учитывает не только расположение атомов, но и их локальные электронные свойства. Команда сообщила о результатах 15 октября 2026 года. Работа опубликована в журнале npj Computational Materials.

Зачем модели нужны электронные подсказки

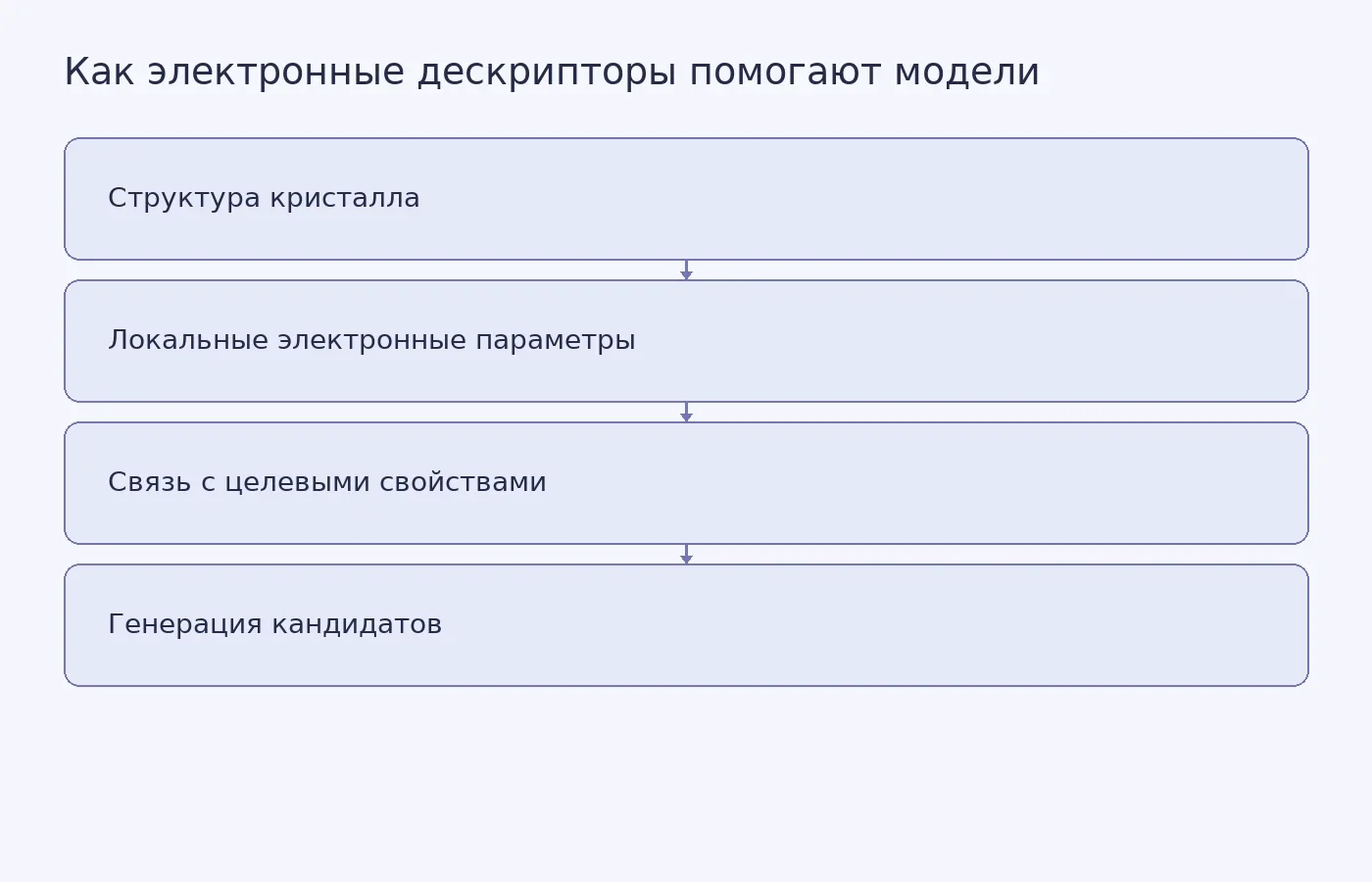

В MatterGen-e⁻ к описанию кристаллической структуры добавили два показателя электронной структуры: заряд Бейдера, оценку электронного заряда каждого атома, и плотность электронных состояний атома. Эти данные связывают строение материала на уровне атомов с его общими свойствами.

Исследователи задавали модели целевые значения энергии образования и ширины запрещённой зоны. MatterGen-e⁻ создала больше структур, которые одновременно соответствовали четырём критериям: валидности, устойчивости, уникальности и новизне, чем исходная модель MatterGen. В контрольных сравнениях устойчивость и валидность улучшались, когда использовали физически осмысленные электронные показатели, а не случайные заряды или фиктивную переменную. В сообщении нет численных данных о масштабе улучшения.

Условно говоря, если подбирать детали для конструкции, одной их формы может быть недостаточно: важно и то, как детали ведут себя внутри материала. Электронные показатели дают модели дополнительную подсказку о связи строения с заданным свойством. Это объяснение принципа работы, а не отдельный эксперимент.

По сообщению исследователей, плотности электронных состояний для новых структур разумно согласовались с расчётами из первых принципов. Авторы полагают, что подход можно распространить на поверхности и границы между материалами, где важны локальные электронные состояния. В описанной работе его на таких структурах не проверяли. Подробные численные результаты и критерии оценки в сообщении не указаны.
