13 октября 2026 года исследователи Венского технического университета сообщили о результатах испытаний платиновых покрытий для электролизёров. Слой толщиной 24 нанометра в основном сохранил целостность и электропроводность после электрохимического воздействия. У покрытия толщиной 8 нанометров появились более крупные дефекты, а в электролите нашли значительно больше ионов титана и платины. Результаты опубликованы в журнале ACS Applied Materials & Interfaces.

Почему слишком тонкий слой повреждается

В электролизёрах с полимерной мембраной платиной покрывают титановые биполярные пластины. Сам титан устойчив к коррозии, но на его поверхности образуется оксид, который мешает проводить ток. Платиновый слой проводит электричество и защищает титан от агрессивной среды.

Если в покрытии есть дефект, электролит может проникнуть к титану и вызвать его окисление. На границе иногда образуются пузырьки кислорода. Возникающее напряжение может увеличить повреждение и привести к дальнейшему отслоению покрытия. Авторы предлагают это как объяснение возможного механизма, а не как доказательство каждой стадии процесса.

Это можно сравнить с защитной плёнкой на металлической детали: равномерный слой закрывает поверхность, а небольшой разрыв может обнажить металл и расшириться. Сравнение условное и не описывает отдельный эксперимент.

Команда сравнила покрытия до и после электрохимического воздействия с помощью методов высокого разрешения. По сообщению университета, у слоя толщиной 24 нанометра выделение ионов оставалось низким. В опубликованном материале не указаны подробный режим испытаний, число образцов и разброс результатов. Там также не показано, насколько испытания соответствуют длительной работе промышленного электролизёра.

Авторы сравнили результат с применяемыми в промышленности покрытиями толщиной около 200 нанометров и оценили возможную экономию платины примерно в 88%. Это расчёт для защитного слоя, а не подтверждённая экономия при производстве готового оборудования. Исследователи отмечают, что оптимальная толщина зависит от технологии изготовления и равномерности покрытия. Конкретные способы нанесения в материале не сравнивались.

Описание исследования: материал Венского технического университета на TechXplore. См. также услугу подготовки научных статей.

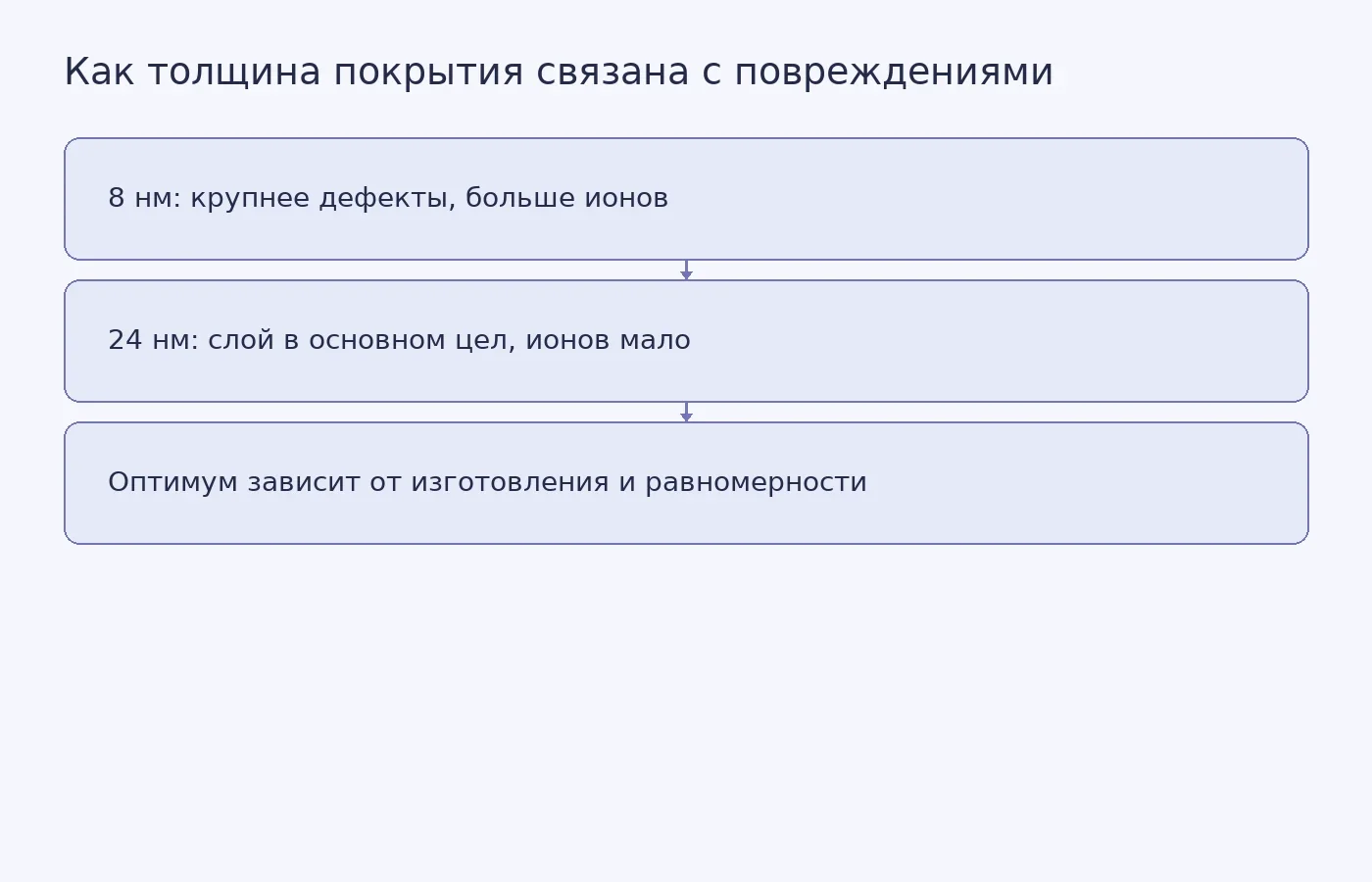

Схема сравнивает результаты испытаний платиновых покрытий толщиной 8 и 24 нанометра и показывает ограничение: оптимальная толщина зависит от технологии изготовления и равномерности слоя.

Фото: Nic Wood / Pexels
