Акриловое стекло разобрали на мономеры при 180–230 °C без растворителя

Группа Афины Анастасаки из ETH Zurich показала, что коммерческий полиметилметакрилат (ПММА) — акриловое стекло, из которого делают плексиглас и оргстекло, — можно разобрать обратно на мономер при 180–230 °C без растворителя. Результат опубликован в Nature Chemistry 2 сентября 2026 года (DOI: 10.1038/s41557-026-02232-4); о работе сообщил Chemistry World 29 сентября.

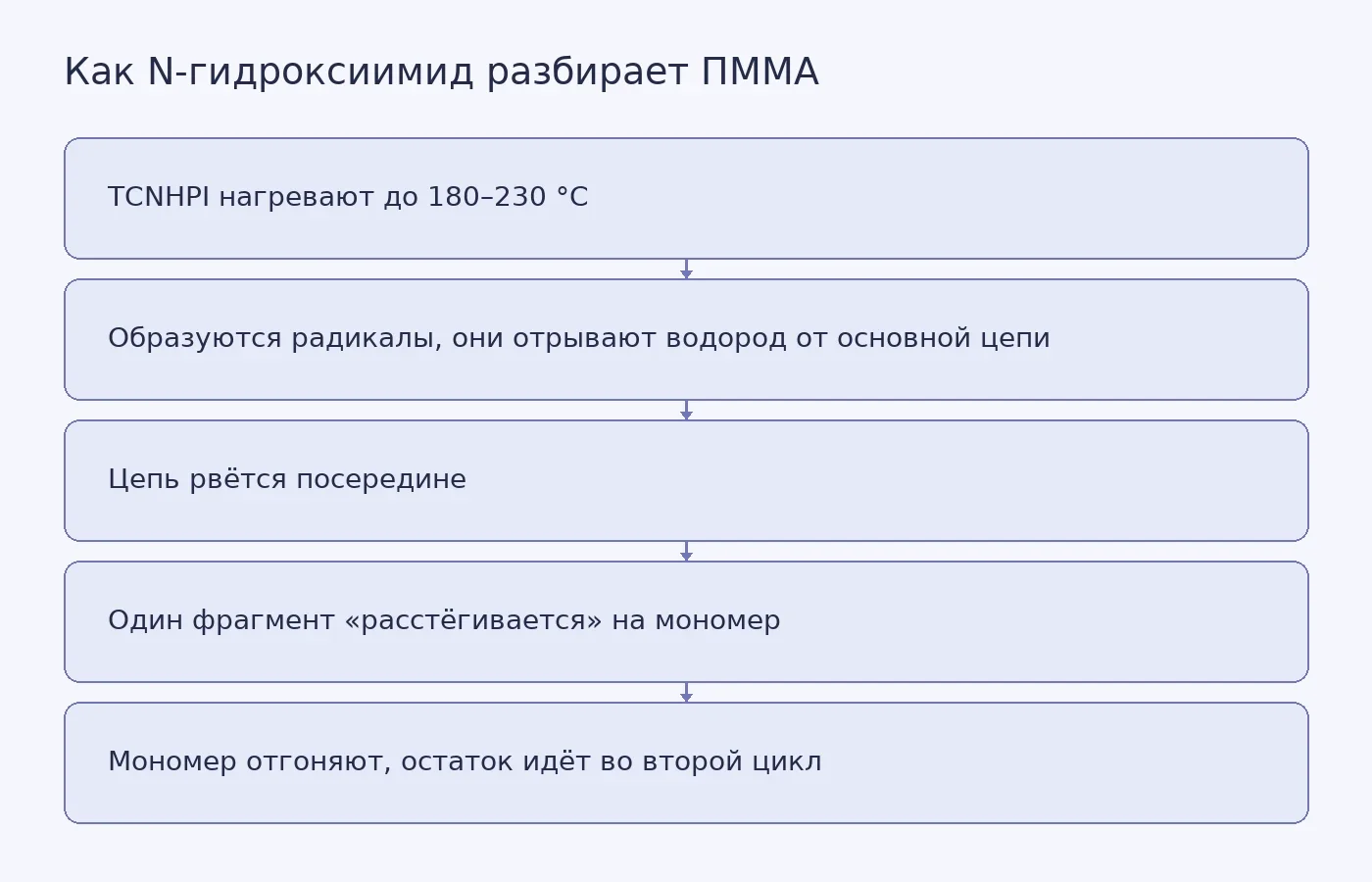

Обычный пиролиз ПММА идёт при температурах около 400–450 °C и даёт мономер с примесями и запахом. Здесь к измельчённому полимеру добавляют N-гидроксиимид — в оптимизированном варианте N-гидрокситетрахлорфталимид (TCNHPI) — и нагревают смесь. Добавка запускает перенос атома водорода с основной цепи полимера: цепь рвётся посередине, и один из образовавшихся фрагментов быстро «расстёгивается» на мономеры. В лабораторной вакуумной перегонке 5,1 г коммерческого полимера с 0,74 г TCNHPI при 230 °C за 4 часа получили 90% метилметакрилата за один цикл; мономер вышел бесцветным и чистым по данным ЯМР.

Отдельно авторы проверили ультравысокомолекулярный ПММА (1 400 кДа): в присутствии TCNHPI конверсия достигла 96%. Оставшиеся 4% — низкомолекулярный ПММА (22 кДа), после второго цикла суммарный выход превысил 99%.

Метод сработал на коммерческом плексигласе разных цветов (до 90% конверсии) и на ПММА, наполненном гидроксидом алюминия, — такой материал плохо поддаётся пиролизу, потому что при высокой температуре наполнитель выделяет воду и портит мономер. Количество добавки удалось снизить с 0,05 до 0,004 эквивалента без потери выхода. Для полиакрилатов (не полиметакрилатов) разрыв цепи тоже идёт, но мономер не возвращается.

Почему 96% за цикл — ещё не промышленный рецикл

Цифра 96% относится к лабораторному опыту на ультравысокомолекулярном ПММА, а 90% — к перегонке 5,1 г коммерческого полимера. Авторы прямо пишут, что процесс показан только в лабораторном масштабе и для оценки масштабируемости нужны отдельные исследования. TCNHPI — дорогой реагент, и это может стать заметным препятствием; в ETH Zurich уже подали предварительную патентную заявку и ищут более дешёвые N-гидроксиимиды. Промышленный рецикл — это непрерывные объёмы, теплообмен, очистка мономера и экономика на тонну, а не один удачный цикл в колбе.

Представим условный завод, который перерабатывает 10 тонн измельчённого оргстекла в сутки. Даже если каждый цикл даёт 96% мономера, остаток в 4% придётся возвращать во второй проход, а сам реактор нужно греть до 230 °C и держать вакуум. Стоимость TCNHPI при таких объёмах может съесть выгоду от низкой температуры. Это не описание реального завода и не прогноз — просто иллюстрация того, почему лабораторный выход и промышленная рентабельность считаются по-разному.

Для студента или аспиранта, который разбирает такие статьи в обзоре литературы, полезно смотреть не только на выход, но и на масштаб опыта, цену реагентов и ограничения, о которых пишут сами авторы. Если нужен подбор литературы по теме химического рециклинга полимеров, это можно сделать отдельным этапом работы.
