Кремний сделал проводящим оксид с запрещённой зоной свыше 7 эВ

У широкозонного полупроводника есть очевидное преимущество: большая запрещённая зона помогает выдерживать сильное электрическое поле. Но за это приходится платить. Чем шире энергетический разрыв, тем труднее управляемо вводить в материал достаточное количество свободных носителей заряда.

В статье, опубликованной в Nature, исследователи описали способ сохранить проводимость в тонких плёнках алюминий-галлиевого оксида. Они добавили кремний в α-(AlₓGa₁₋ₓ)₂O₃, выращенный на сапфире, и получили плёнки с запрещённой зоной более 7,0 эВ. Работа прошла рецензирование. Полный текст статьи доступен по подписке, но открыты аннотация, расширенные материалы и файл рецензирования.

Почему широкая запрещённая зона осложняет легирование

Запрещённая зона показывает, какая энергия нужна электрону для перехода из валентной зоны в зону проводимости. В валентной зоне электроны связаны с атомами, а в зоне проводимости могут переносить электрический ток.

Большая ширина запрещённой зоны полезна для силовой электроники: такие материалы способны работать при более сильных электрических полях. Однако сама по себе эта характеристика не делает материал проводником. Нужно ещё создать свободные носители и контролировать их концентрацию.

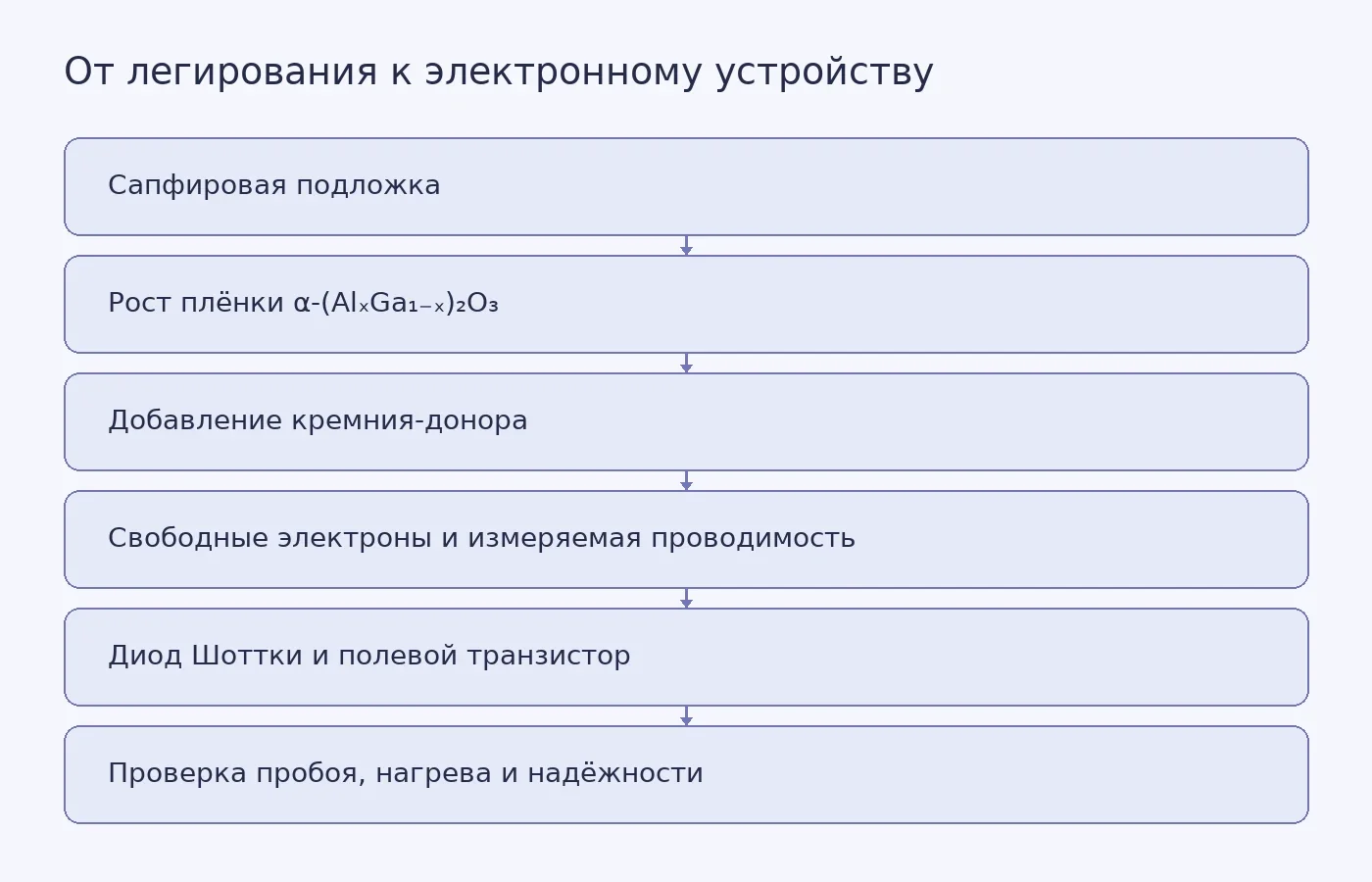

В работе кремний выполняет роль донорной примеси. При росте плёнки на сапфировой подложке исследователи добавляли небольшие количества кремния. Его атомы поставляют материалу дополнительные электроны, благодаря чему проводимость можно поддерживать даже при большом содержании алюминия. Плёнки выращивали методом субоксидной молекулярно-лучевой эпитаксии.

Здесь важно не смешивать две характеристики. Запрещённая зона описывает энергетический барьер для перехода электрона, а проводимость зависит от концентрации носителей и их подвижности. Поэтому широкая зона и высокая проводимость не противоречат друг другу, если в материале удаётся создать и сохранить нужное количество подвижных электронов.

Что показали измерения

Авторы сообщили о кремнийсодержащих плёнках с запрещённой зоной более 7 эВ. В диапазоне свыше 6 эВ их проводимость при комнатной температуре была более чем в 100 миллионов раз выше всех предыдущих опубликованных результатов для материалов с такой широкой запрещённой зоной.

Это сравнение относится к измеренной проводимости материалов, а не к эффективности готовых силовых приборов. В исследовании также изготовили диод Шоттки и полевой транзистор AlphaFET с каналами из материала. Их работа показывает, что проводимость удалось использовать в электронных структурах, а не только наблюдать в отдельной плёнке.

Исследование включало характеристику плёнок и устройств. В доступных материалах упомянуты измерения Холла, рентгеновская дифракция, атомно-силовая микроскопия, эллипсометрия, просвечивающая электронная микроскопия, масс-спектрометрия вторичных ионов и атомно-зондовая томография. Авторы также рассчитывали подвижность носителей с учётом рассеяния на фононах, ионизированных примесях и сплаве. Полную экспериментальную процедуру и параметры всех образцов по открытой части публикации восстановить нельзя.

Почему это ещё не готовый силовой ключ

Диод и транзистор подтверждают, что материал совместим с базовыми электронными структурами. Но силовой компонент оценивают по более широкому набору характеристик. В него входят напряжение пробоя, ток утечки, сопротивление во включённом состоянии, тепловая стабильность и сохранение параметров при длительной нагрузке.

Авторы измеряли напряжение пробоя диодов, однако доступные материалы не позволяют оценить его численное значение и поведение устройства в длительных режимах высокой мощности. По опубликованным фрагментам также нельзя считать доказанными долговременную надёжность, устойчивость при нагреве, стабильность контактов и отсутствие деградации интерфейсов.

Сапфир в этой работе служит подложкой для эпитаксиального роста. Исследователи подчёркивают, что это доступный материал, выпускаемый в больших объёмах. Но наличие массово производимой подложки ещё не доказывает готовность всей технологии к промышленному масштабу. Для такого вывода потребуются данные о размерах пластин, равномерности плёнок, воспроизводимости роста и выходе годных устройств.

Есть и коммерческий контекст. В статье указаны выданный патент на субоксидную молекулярно-лучевую эпитаксию и предварительная патентная заявка на выращивание проводящего кремний-легированного α-(Al,Ga)₂O₃. Это не отменяет экспериментального результата, но делает особенно важными независимую проверку и воспроизведение технологии.

Итак, работа показывает конкретный материаловый результат: донорное легирование кремнием позволяет получить проводящий алюминийсодержащий оксид с запрещённой зоной свыше 7 эВ и создать на его основе диод и транзистор. Следующий вопрос относится уже к инженерии устройств. Сохранятся ли эти свойства при высоком поле, нагреве, длительной работе и масштабировании производства? Разницу между проводимостью плёнки и надёжностью силового ключа полезно учитывать и при чтении других работ о новых материалах, например исследований бороуглеродного нитрида для двумерной электроники.

Источники

Steele J., Bhattacharya D., Nomoto K. и соавторы. «Полупроводник с запрещённой зоной 7 эВ на основе кремний-легированного α-(AlₓGa₁₋ₓ)₂O₃». Nature, опубликовано 7 октября 2026 года, том 658, страницы 623–628. DOI: 10.1038/s41586-026-11085-3. Рецензируемая первичная статья. Полный текст доступен по подписке; открыты аннотация, расширенные материалы и файл рецензирования.

Jarman S. «Плёнка полупроводника, выращенная на сапфире, установила рекорд по ширине запрещённой зоны». Phys.org, 22 октября 2026 года. Редакционный разбор исследования.
