В двумерной электронике есть перекос: материалы, переносящие электроны, находить проще, чем те, где ток переносят дырки. Для комплементарной схемы нужны оба типа. В ней транзисторы n-типа и p-типа работают вместе, поэтому нехватка хорошего p-типа мешает собрать согласованный набор компонентов.

Исследовательская группа под руководством Винсента Тунга предложила кандидата на эту роль: бороуглеродный нитрид, или BCN. Статья вышла в журнале Nature 30 сентября 2026 года и прошла рецензирование. Полный текст доступен по подписке; открыты аннотация, дополнительные материалы и отчёты рецензентов. Поэтому детали эксперимента здесь ограничены тем, что можно проверить по доступным материалам.

Почему дырки трудно заставить двигаться

В полупроводнике ток переносят электроны или дырки. Дырка возникает, когда в заполненном энергетическом состоянии не хватает электрона; в электрическом поле она ведёт себя как положительный носитель заряда. Чтобы материал хорошо проводил ток дырками, мало сделать его тонким: носители не должны слишком часто захватываться дефектами или рассеиваться.

Авторы связывают трудности создания эффективного p-типа с тремя свойствами: склонностью к электронному легированию, локализацией электронных орбиталей и заметным рассеянием дырок. Редакционный материал Nature описывает проблему шире: двумерные материалы, эффективно переносящие электроны, уже известны, а подобрать к ним подходящие материалы для переноса дырок значительно труднее. Без такой пары комплементарную двумерную электронику строить сложнее.

Как выращивали BCN

Бороуглеродный нитрид состоит из бора, углерода и азота. Исследователи сообщили об эпитаксиальном выращивании монослойной плёнки в масштабе пластины. Согласно аннотации, атомы углерода и пары связанных атомов углерода преимущественно занимают места азота в решётке нитрида бора. Кристаллическая решётка остаётся непрерывной, хотя локально искажена. Ширина запрещённой зоны материала составляет 1,90 эВ.

Для роста использовали два химических предшественника: монометиламинборан и аммиакборан. Авторы настраивали их дегидрирование и реакции на поверхности, чтобы согласовать подачу атомов бора, углерода и азота во времени и пространстве. Если элементы поступают несогласованно, состав формирующейся решётки может стать неоднородным. Управление этой подачей исследователи называют частью решения задачи роста.

В статье также представлены изображения структуры с атомным разрешением, анализ электронной структуры и массивы транзисторов с p-типом. Но доступная аннотация не раскрывает всех параметров выращивания и измерений. По ней нельзя установить, например, сколько транзисторов испытали и насколько различались их характеристики.

Что показали транзисторы

Для массивов полевых транзисторов на BCN авторы сообщают подвижность дырок 100 см²·В⁻¹·с⁻¹, ток во включённом состоянии более 0,9 мА на микрометр ширины канала, отношение тока во включённом состоянии к току в выключенном состоянии 10⁸ и пороговое напряжение −0,45 В. Подвижность показывает, насколько легко носители перемещаются под действием электрического поля. Отношение токов характеризует разницу между проводящим и закрытым состояниями транзистора.

Авторы утверждают, что показатели BCN превосходят современные результаты для двумерных полупроводников p-типа. Это вывод исследовательской группы. Доступные сведения не содержат подробной таблицы сравнения материалов и условий испытаний, поэтому независимо проверить такое сопоставление по ним нельзя. При этом речь идёт не только о расчётной модели: исследователи изготовили и измерили транзисторы.

До готовой схемы ещё далеко

Масштаб пластины важен, но сам по себе не означает готовности к производству. Работа сообщает о монослойной плёнке и массивах транзисторов на таком масштабе, а авторы характеризуют платформу как масштабируемую и стабильную. Однако доступные сведения не позволяют оценить долю годных устройств, воспроизводимость между пластинами или длительность испытаний на стабильность. В них также не показана полноценная комплементарная схема, где BCN работает вместе с транзисторами n-типа.

BCN может дополнить набор двумерных материалов, но пока это перспективный материал p-типа, а не доказанная замена для массовых микросхем. Следующий вопрос в том, сохранятся ли его электрические свойства при совместной работе с другими компонентами и при изготовлении воспроизводимых устройств. При оценке подобных результатов полезно разделять измеренные характеристики, авторские выводы и ещё не проверенные перспективы. Подробнее о таком подходе рассказывает разбор критического анализа научной статьи.

Источники

  1. Tseng, C.-C. и соавторы. «Эпитаксиальный рост бороуглеродного нитрида p-типа с высокой подвижностью на масштабе пластины». Nature, 2026. DOI: 10.1038/s41586-026-11047-9. Страница статьи и дополнительные материалы.
  2. Zou, T. и Noh, Y.-Y. «Двумерный полупроводник может ускорить развитие высокопроизводительной электроники». Nature, News & Views, 30 сентября 2026 года. DOI: 10.1038/d41586-026-02777-x.

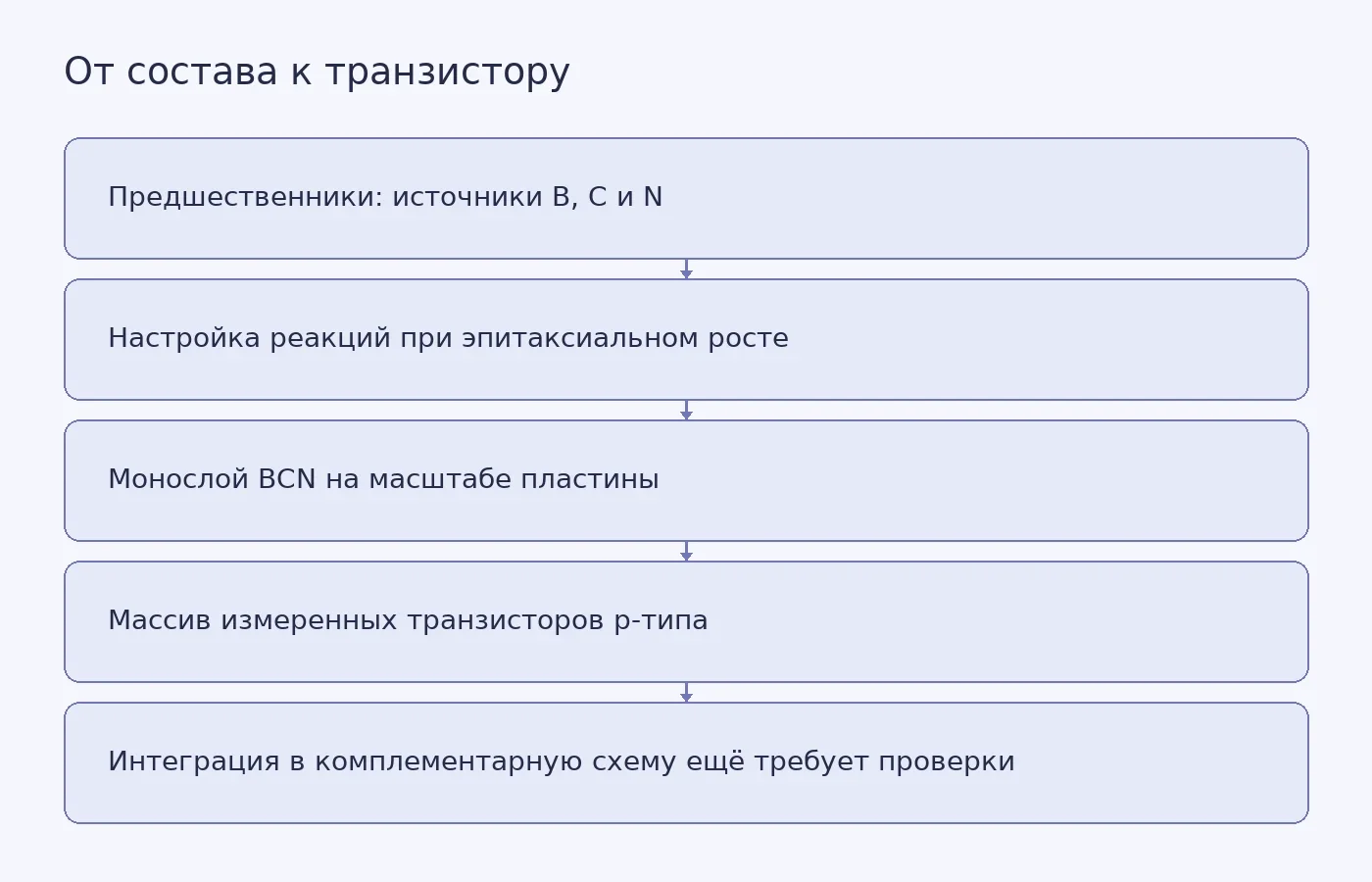

Схема показывает этапы от согласования поступления атомов бора, углерода и азота при росте BCN до измерения транзисторов и дальнейшей, пока не подтверждённой интеграции в комплементарную электронику.
