Металинза переключает фокус микроскопа напряжением без механики

Навести камеру одновременно на цветок у самого объектива и на горный хребет вдалеке невозможно — что-то обязательно останется размытым. С оптическими микроскопами та же беда: свет собирается в крошечное чёткое пятно, но лишь на одной глубине. Ткань чуть выше или ниже этого слоя выглядит мутной. Южнокорейские инженеры обошли механику: они заставили микроскоп перепрыгивать между двумя слоями по одному электрическому сигналу, не двигая линзу.

Группа профессора Джунука Ро из Пхоханского университета науки и технологии (POSTECH) спаяла два элемента. Первый — металинза из нитрида кремния толщиной в считанные микроны. Её поверхность усеяна наноструктурами, рассчитанными так, что свет с правой круговой поляризацией линза собирает на одной глубине, а с левой — примерно на 0,9 миллиметра дальше (если снимать в воде). Второй элемент — жидкокристаллическая ячейка, наподобие тех, что стоят в экранах смартфонов. Подача напряжения 0,87 вольта превращает поляризацию в правую круговую, а 1,03 вольта — в левую. На переключение уходит около 250 миллисекунд.

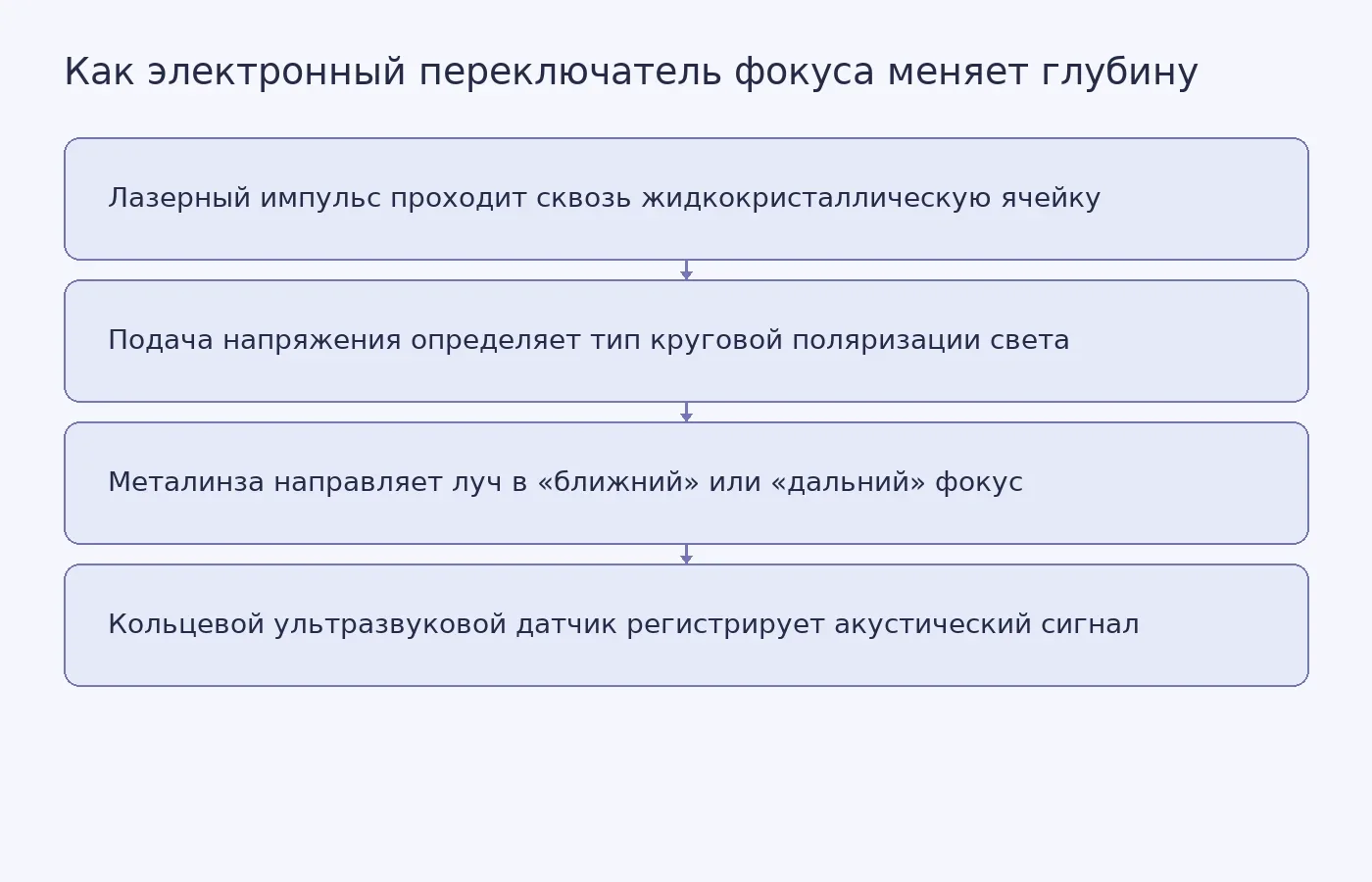

Работает это так. Лазерный импульс с длиной волны 532 нанометра проходит сквозь жидкокристаллическую ячейку и попадает на металинзу. Ячейка, в зависимости от поданного напряжения, подкручивает поляризацию в нужную сторону, а металинза направляет сфокусированный луч в заданную точку. Ткань там слегка нагревается и рождает ультразвуковую волну, которую ловит кольцевой датчик — так получается снимок. Всю эту конструкцию исследователи назвали meta-PAM.

Два фокуса вместо одного

Обычный фотоакустический микроскоп высокого разрешения напоминает человека в очках для чтения: мелкий шрифт виден отлично, а чтобы разобрать вывеску на другой стороне улицы, приходится снимать очки и щуриться. Инженеры пытались растянуть фокус лазера по вертикали с помощью так называемых игольчатых пучков, но у такого подхода есть серьёзный изъян — размазанная по высоте энергия даёт слабый и шумный сигнал.

Корейская команда пошла иным путём. Вместо того чтобы пытаться одинаково чётко видеть сразу толстый слой, они обучили прибор быстро метать фокус между двумя хорошо различимыми глубинами. Боковое разрешение в «ближнем» режиме составило 3,1 микрона, а в «дальнем» — 3,7 микрона. Промежуток между этими слоями, который раньше был просто размытой полосой, превратился в рабочий диапазон. Общий охват по глубине достиг 1,2 миллиметра.

Вообразим два перекрещённых чёрных нейлоновых шнура, закреплённых на разной высоте в прозрачном геле. Обычный фотоакустический микроскоп резко нарисует тот шнур, что попал в фокус, а второй покажет мутным пятном. Система meta-PAM делает два быстрых снимка подряд: на одном чётко выходит верхний шнур, на втором — нижний. Оба изображения получаются с разрешением в несколько микрон, словно мы вручную подвинули линзу, только без единого мотора.

Систему опробовали на лабораторных крысах линии Sprague-Dawley, снимая сосуды глаза. В одном режиме резко проявились новообразованные капилляры в роговице, а в другом — сосудистая сеть радужки на глубине около 2,2 миллиметра. Исследователи также проверили прибор на ткани с химическим ожогом роговицы: оказалось, патологические сосуды остаются строго в роговице и не прорастают глубже. Это разграничение важно для оценки тяжести офтальмологических болезней. Эксперимент описан в журнале Light: Science & Applications; исследование доклиническое, а выводы применимы только к животной модели.

Металинза в нынешнем исполнении хорошо работает в прозрачных тканях, таких как глаз, но в мутных средах фокусировка сбивается и соотношение сигнал-шум падает. Авторы отмечают, что конструкцию линзы нужно адаптировать под рассеивающие ткани — это отдельная задача. К тому же переключение фокуса не означает мгновенного снимка всего объёма: изображение строится построчно, и при поле зрения 6 миллиметров и шаге 1,25 микрона на пиксель система выдаёт примерно 0,42 кадра в секунду. Ускориться реально, если заменить медленное механическое сканирование на быструю оптическую развёртку.

Тем не менее сам принцип — менять глубину резкости напряжением, а не подвижками механики — открывает любопытные возможности для компактных диагностических устройств. Любопытно, что металинзу можно изготовить методами, пригодными для массового производства, а жидкокристаллическую ячейку — позаимствовать из арсенала дисплейных технологий. Физический эксперимент уже работает; следующий шаг — подружить его с оптическими свойствами кожи и мозга. Если вам интересно проследить путь подобной идеи от лабораторного прототипа до полноценного научного обоснования, обратите внимание на кандидатскую диссертацию как формат развёрнутого изложения такой работы.
