На геотермальной площадке Cape Modern в штате Юта оптоволоконный кабель, опущенный в скважину глубиной до 3000 метров, превратился в сейсмическую антенну из 1600 точек. Расстояние между соседними каналами — около двух метров. Такую установку распределённого акустического зондирования (DAS) описали Chang и соавторы в Journal of Geophysical Research: Solid Earth; обзор результата подготовил научный журналист Натаниэль Шарпинг для Eos.

Кабель ловил колебания от тысяч микроземлетрясений в радиусе нескольких километров. Разбирая деформацию вдоль волокна, авторы увидели, что у поверхности затухание высокое, а с глубиной оно в целом падает и немного меняется в зависимости от типа пород. Второй результат касается спектрального падения напряжения — меры сдвигового напряжения, которое разряд снимает с разлома. Эта величина не зависела от магнитуды; разброс авторы связывают с различиями в разломах или типе разрыва, но не исключают и ошибку наблюдений.

Почему важны направление кабеля и длина участка усреднения

Волокно измеряет не движение грунта как таковое, а растяжение и сжатие вдоль своей оси. Поэтому фазы, в которых частицы колеблются вдоль кабеля, оно чувствует лучше, а поперечные — хуже. Авторы советуют будущим работам учитывать эту направленность: иначе разные волны получат неодинаковый вес.

Второй параметр — длина измерительного участка, то есть отрезок волокна, по которому усредняется сигнал. Чем он больше, тем чище запись: шум гасится, отношение сигнала к шуму растёт. Плата за это — подавление высокочастотных амплитуд, а именно они помогают различать мелкие детали источника.

Представим условную установку: кабель лежит строго на север, и сейсмическая волна приходит с востока, колебля грунт поперёк волокна. Такая волна оставит слабый след, тогда как волна с севера, совпадающая с осью кабеля, даст заметную запись. Если при этом усреднять сигнал по длинному участку, слабые высокочастотные детали обеих волн сгладятся. Это не результат измерений в Юте, а простая иллюстрация того, как геометрия установки меняет картину.

По мнению авторов, решения о направленности кабеля и длине участка усреднения могут вносить смещения в оценки магнитуд и угловой частоты. Один из способов проверить такие смещения — сопоставить параметры источников с данными, полученными другими методами, например через подход эмпирической функции Грина. Данные собраны на одной площадке одной установкой, а полный текст статьи в Journal of Geophysical Research: Solid Earth остался недоступен, поэтому численные детали методики проверить напрямую не удалось.

Для тех, кто разбирает подобные измерения в собственной работе, пригодится статистический анализ данных: он помогает отделить реальный разброс параметров источника от погрешности наблюдений.

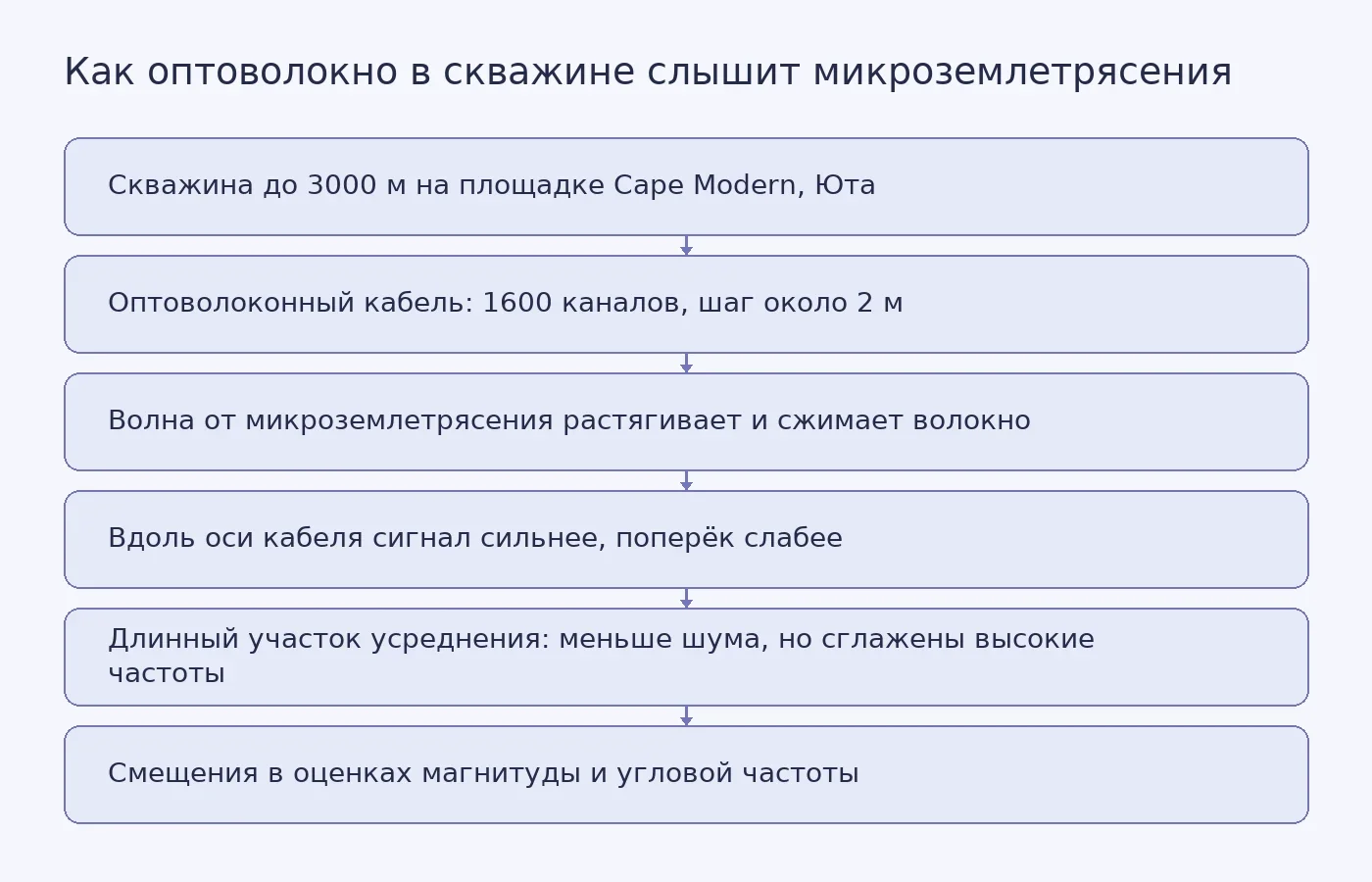

Схема установки распределённого акустического зондирования в скважине: кабель с каналами регистрирует деформацию вдоль волокна, а направление кабеля и длина участка усреднения влияют на запись.
