При охлаждении многие металлы не просто становятся прочнее. В объёмно-центрированных кубических кристаллах, характерных для ряда тугоплавких сплавов, винтовым дислокациям всё труднее перемещаться. Если пластическая деформация у вершины трещины из-за этого сужается до очень небольшой области, материал может перейти от вязкого разрушения к хрупкому.

В статье в журнале Nature исследователи изучили два ниобиевых сплава при температуре около 20 K: Nb₄₅Ta₂₅Ti₁₅Hf₁₅ и Nb₇₀Ti₃₀. В испытанных состояниях оба сплава сохраняли высокую трещиностойкость. Авторы связывают это с необычной последовательностью деформации: сначала возникают двойники и связанная с ними ω-фаза, а на границах этих структур зарождаются дислокации. Их массовое движение начинает играть заметную роль позже.

Когда привычный механизм замедляется

Дислокация представляет собой линейный дефект кристаллической решётки. Перемещаясь, она позволяет слоям атомов смещаться постепенно, вместо того чтобы сдвигаться целой плоскостью. В объёмно-центрированных кубических металлах винтовые дислокации движутся благодаря перестройкам, для которых нужна тепловая энергия. При охлаждении эти перестройки затрудняются, поэтому для скольжения дислокаций требуется большее напряжение.

Для трещины это особенно важно. Если материал не успевает пластически деформироваться вокруг её вершины, трещина может расти быстрее, чем окружающая область поглощает энергию деформации. Однако зарождение дислокации и её дальнейшее движение происходят на разных этапах. Работа Кука и коллег показывает, что в двух исследованных сплавах дислокации могут зарождаться благодаря другим структурам, даже когда свободное скольжение уже существующих винтовых дислокаций затруднено.

Двойник создаёт источник дислокаций

Двойник представляет собой участок кристалла, зеркально ориентированный относительно соседнего участка. В опытах при низкой температуре двойникование сопровождало начало текучести. Электронная микроскопия образцов Nb₄₅Ta₂₅Ti₁₅Hf₁₅, остановленных вскоре после начала пластической деформации, выявила нанометровый слой ω-фазы между нанодвойниками.

ω-фаза имеет особую кристаллическую структуру и возникает при фазовом превращении. Она связана с границами двойников и может облегчать зарождение и рост двойников. Но авторы не установили, что появляется раньше: ω-фаза или зарождающийся двойник. Возможны оба порядка событий.

Когда двойник дорастает до границы зерна или другой неоднородности, в этом месте концентрируется напряжение. По наблюдениям авторов, в исследованных образцах такие участки могли запускать зарождение дислокаций. Позднее часть дислокаций начинала двигаться и участвовать в пластическом течении. В этой последовательности двойник становится источником новых дислокаций и помогает начать деформацию, пока скольжение уже существующих дислокаций ещё ограничено.

Для трещины важно именно это различие. Согласно механистической картине авторов, двойникование поддерживает пластическую зону у её вершины, а дислокации, зарождающиеся на границах структур, помогают рассеивать локальные концентрации напряжения. Авторы полагают, что для предотвращения хрупкого перехода важен не только порог движения дислокаций, но и возможность их зарождения на неоднородностях. Это интерпретация микроскопических наблюдений и расчётных оценок, а не доказательство того, что каждый контакт двойника с границей обязательно вызовет зарождение дислокаций, а не трещины.

Что показали механические испытания

Исследователи провели квазистатические испытания на растяжение и испытания компактных образцов с трещиной. При 20 K предел текучести сплава Nb₄₅Ta₂₅Ti₁₅Hf₁₅ составил около 939 МПа, почти столько же, сколько при 77 K. Вязкость при начале роста трещины, обозначенная K JIc, составляла около 96,5 МПа√м; показатель сопротивления установившемуся росту трещины достигал примерно 118 МПа√м.

Для Nb₇₀Ti₃₀ значение K JIc при 20 K составило 170 МПа√м. Для сравнения, авторы приводят 188 МПа√м при 77 K и 219 МПа√м при 298 K. Эти результаты согласуются с тем, что в исследованном диапазоне охлаждение не вызвало резкого падения трещиностойкости. Однако свойства не оставались неизменными: например, у первого сплава при охлаждении уменьшались равномерная пластичность и удлинение до разрушения.

Поведение сплавов различалось. Расчётные барьеры скольжения у Nb₇₀Ti₃₀ ниже, чем у более сложного Nb₄₅Ta₂₅Ti₁₅Hf₁₅, поэтому дислокации могли распределяться у вершины трещины равномернее. В более сложном сплаве общее скольжение было сильнее ограничено, но измеренная трещиностойкость всё равно оставалась высокой. В рамках объяснения авторов результат нельзя свести только к тому, насколько легко движутся дислокации.

ω-фаза может помогать и вредить

ω-фаза не всегда повышает вязкость. В исследованных образцах она соседствовала с двойниками и участвовала в механизме, который мог запускать зарождение дислокаций. Но, как отмечают авторы, эта фаза может быть хрупкой. Высокое гидростатическое напряжение у вершины трещины способно способствовать её образованию, а её хрупкость может ускорить разрушение.

Эти эффекты зависят от места и условий. Структура, которая помогает зарождению двойников и дислокаций, в то же время может стать участком повреждения. В образцах с трещиной исследователи наблюдали частично межзёренные и хрупкоподобные признаки разрушения. При этом сохранялись заметная пластическая деформация и высокая измеренная трещиностойкость. Поэтому отсутствие измеримого перехода к хрупкому состоянию при охлаждении примерно до 20 K не означает, что локального повреждения нет.

Насколько широк этот вывод

В статье изучены два специально подобранных состава после конкретной обработки. На растяжение испытали по три образца каждого сплава, а на трещиностойкость по два. Для Nb₇₀Ti₃₀ не все образцы полностью соответствовали критериям валидности измерения. Авторы включили результаты в анализ, поскольку отклонение от порога было небольшим, а форма кривых сопротивления росту трещины не указывала на характерный переход к условиям вне плоской деформации.

Измерить температуру непосредственно у вершины трещины не удалось: датчик мог бы повлиять на поле деформации. Её оценили в диапазоне 18–25 K по показаниям на захватах и краю контрольного образца, а затем для простоты обозначили как 20 K. Авторы также указывают на возможное влияние примесей, размера зерна и степени рекристаллизации. Например, предположение, что значительное увеличение содержания кислорода могло бы поднять температуру хрупкого перехода выше 20 K, они называют гипотезой, а не результатом испытаний сплавов с повышенным содержанием кислорода.

Практический смысл работы — в более точном выборе того, что измерять и настраивать при проектировании тугоплавких сплавов. Помимо подвижности уже существующих дислокаций, важны структуры, способные дать начало новым дислокациям у концентратора напряжения. Но баланс между двойникованием, превращением в ω-фазу и повреждением зависит от состава и микроструктуры, поэтому переносить вывод на все тугоплавкие сплавы пока нельзя. Сходный вопрос о том, почему свойства сплава зависят не только от названия материала, но и от его структуры и условий проверки, рассмотрен в статье о трёхзонном имплантате и выборе титановых сплавов.

Источник: D. H. Cook и соавторы. Competing mechanisms toughen bcc binary and medium-entropy alloys at 20 K. Nature, 2026. Рецензируемая статья; полный текст и PDF доступны по DOI, публикация открыта по лицензии Creative Commons Attribution 4.0. Дата публикации на странице Nature указана как 14 октября 2026 года; в доступном PDF поля получения и принятия заполнены, а строка даты онлайн-публикации оставлена незаполненной.

Источники и литература

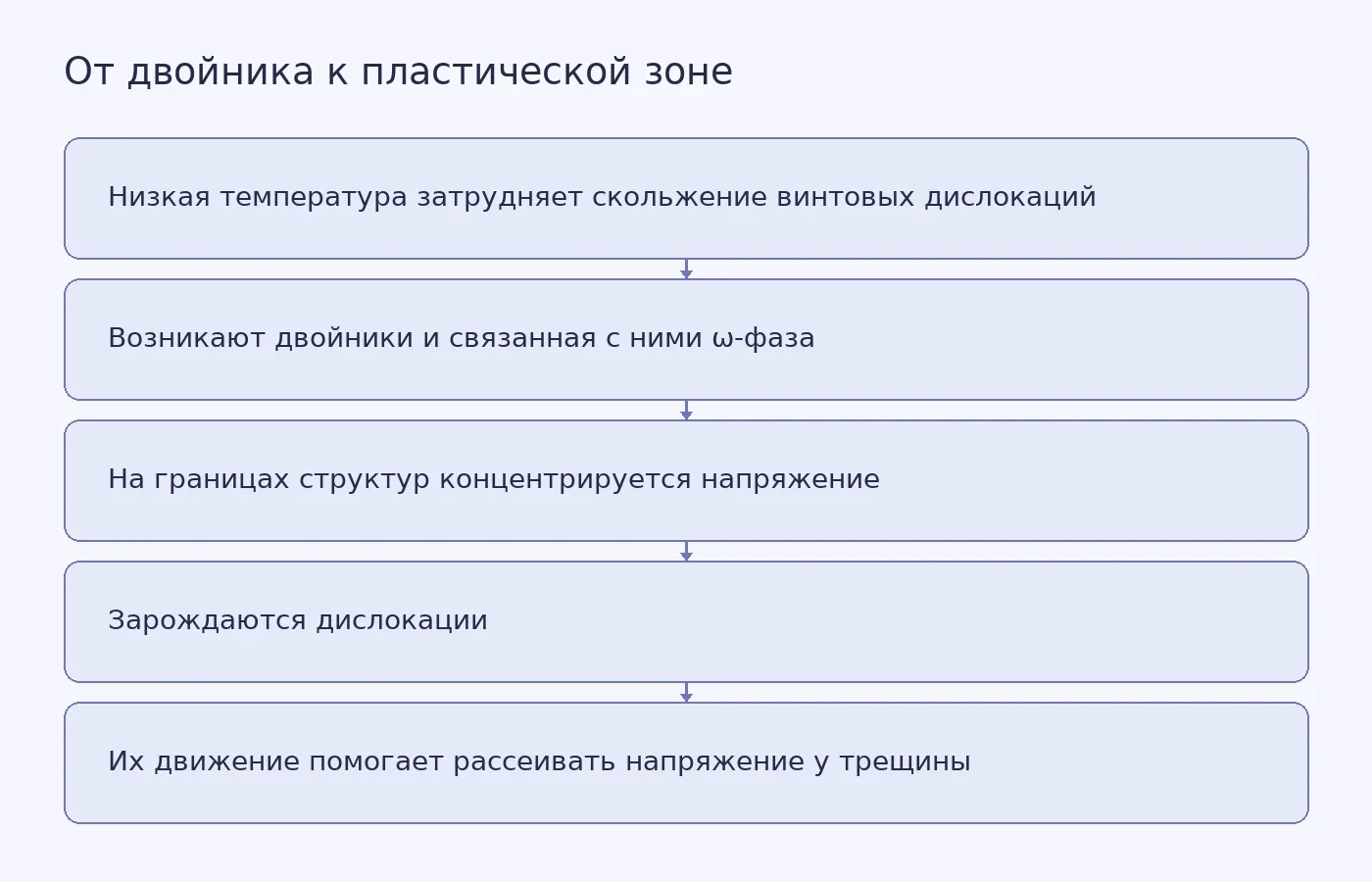

Концептуальная схема предложенной авторами последовательности деформации: двойники и ω-фаза предшествуют зарождению дислокаций, которые участвуют в пластической деформации у вершины трещины.

Фото: Rolled Alloys Specialty Metal Supplier / Pexels
