Симметрия ткани и поглощение звука: результаты расчётов

В тканом полотне каждое перекрестье нитей меняет форму поры. Воздух проходит через узкие места, и вязкость усиливает сопротивление его движению. Звуковые колебания приводят этот воздух в движение, а потери при прохождении через поры помогают рассеивать звуковую энергию. Поэтому значение имеют не только толщина ткани и объём пустот, но и порядок переплетения нитей.

В исследовании для Communications Materials Танасак Вангломкланг, Фредерик Жийо, Сония Махмуди и Себастьен Бессет проверили, как на расчётные характеристики влияет симметрия узора. Статья прошла рецензирование и опубликована 27 августа 2026 года. Полный текст доступен на сайте журнала и в издательском PDF. Работа была вычислительной: оптимизированные образцы ткани авторы не изготовляли и не испытывали.

Перекрестья меняют путь воздуха

Авторы описали переплетение двоичной матрицей 10 × 10: каждая ячейка кодирует, какая нить проходит сверху. Возможных узоров очень много, поэтому исследователи ограничили поиск четырьмя типами периодической симметрии: вращательной p2 и p4, а также зеркальной pm и pmm. Они отсеяли схемы, в которых нить могла бы пройти весь повторяющийся участок, не переплетаясь с поперечными нитями.

Затем каждый узор преобразовали в трёхмерную модель нитей. Методом конечных элементов рассчитали характеристики поровых каналов, а по модели Джонсона—Шампу—Аллара оценили поглощение звука при перпендикулярном падении на ткань. Целевой показатель усредняли в диапазоне 2000–5000 Гц. Значит, результат не следует автоматически переносить на другие частоты, углы падения или толщину материала.

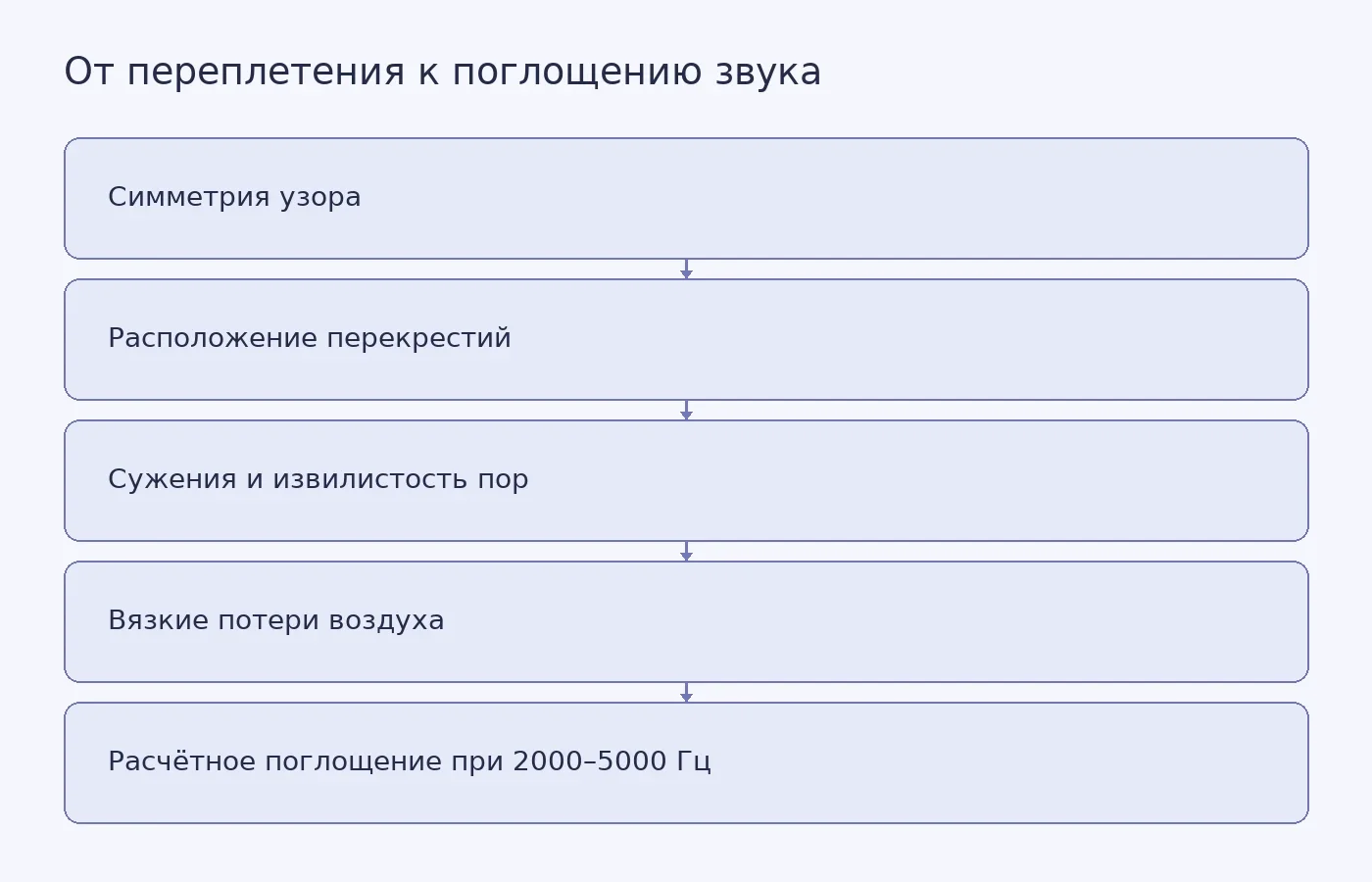

В расчётах вращательная симметрия в среднем распределяла перекрестья равномернее по направлениям. Из-за этого воздушным каналам приходилось петлять чаще, а их расчётная извилистость была выше, чем у узоров с зеркальной симметрией. Зеркальные узоры могли оставлять более свободные пути поперёк осей отражения. Так геометрия пор связывает симметрию с движением воздуха и вязкими потерями.

Средние различия в поглощении оказались умеренными. Для узоров p2 и p4 показатель составлял примерно 0,77–0,78, для pm и pmm — около 0,755–0,76. Это средние значения по группам, а не строгий рейтинг каждого класса: результаты внутри каждой пары близки. Размер независимой повторяющейся области главным образом влиял на разброс транспортных характеристик, тогда как тип симметрии сдвигал их средние значения.

Что ускорил алгоритм

На подробные расчёты уходила основная часть вычислительного времени. Для каждого класса симметрии авторы рассчитали 300 узоров. Ещё 10 000 допустимых схем использовали без расчётных меток при обучении свёрточного автоэнкодера, который переводил узоры в компактное математическое представление. В этом пространстве гауссовский процесс оценивал поглощение, а генетический алгоритм искал перспективные варианты.

Сам поиск по обученной модели занимал меньше минуты. Но это время не включает подготовку исходных расчётов: один подробный расчёт течения занимал около 1,2 часа. Авторы разделили 300 размеченных вариантов каждого класса на обучающую часть и контрольную выборку: 270 и 30 соответственно.

Найденные решения повторно оценили методом конечных элементов. Расхождение с прогнозом ускоренной модели оказалось меньше 5% для всех четырёх классов симметрии. Это проверяет согласованность быстрого прогноза с подробной численной моделью для выбранных решений. Однако обе оценки вычислительные, поэтому они не доказывают, что изготовленная ткань покажет те же значения.

Авторы также сравнили расчётную процедуру с ранее опубликованными экспериментальными данными для микрорешётки. Это поддерживает применимость расчётной схемы к такой пористой структуре, но не заменяет испытание оптимизированных тканей: геометрия и материал микрорешётки отличаются. Прямые измерения тканых прототипов в акустической трубе авторы называют следующим шагом.

Где заканчивается уверенность

Результат этой работы точнее описывать как вычислительный проект, а не как испытанный звукопоглощающий материал. Расчёты показывают, что симметрия может менять геометрию пор, сопротивление потоку и среднее поглощение в заданной полосе частот. Модель предполагает неподвижный жёсткий каркас и применима в режиме, когда поры достаточно малы по сравнению с длиной звуковой волны. Влияние отклонений нитей и особенностей изготовления ещё предстоит проверить.

Код авторы разместили в открытом репозитории, а исходные данные предоставляют по запросу соответствующему автору. При оценке подобных работ полезно различать повторный расчёт модели и проверку на реальном образце. О том, как оценивать воспроизводимость исследования, рассказывает отдельный материал.

Практический результат пока не в том, что ткань уже можно использовать для отделки стен или в машинах. Работа показывает, что симметрию переплетения можно включить в вычислительный поиск и связать с расчётными свойствами поровых каналов. Следующая проверка должна состояться на сотканных образцах.
