Исследователи под руководством профессора Кибума Кана из Корейского института передовых технологий (KAIST) научились задавать место, где начнёт расти кристалл двумерного полупроводника. В статье, опубликованной в журнале Nature 7 октября 2026 года, они описали, как кислород от оксидного барьера подавляет зарождение кристаллов возле края узора. В центре при этом может появиться один зародыш. В испытании на 400 участках одиночные кристаллы дисульфида молибдена (MoS₂) получили более чем в 99% случаев.
Кислород подавляет зарождение у края
Кристалл растёт из зародыша, небольшой группы атомов с упорядоченным строением. Если зародышей несколько, кристаллы расширяются навстречу друг другу и образуют границы. Такие границы мешают движению электронов.

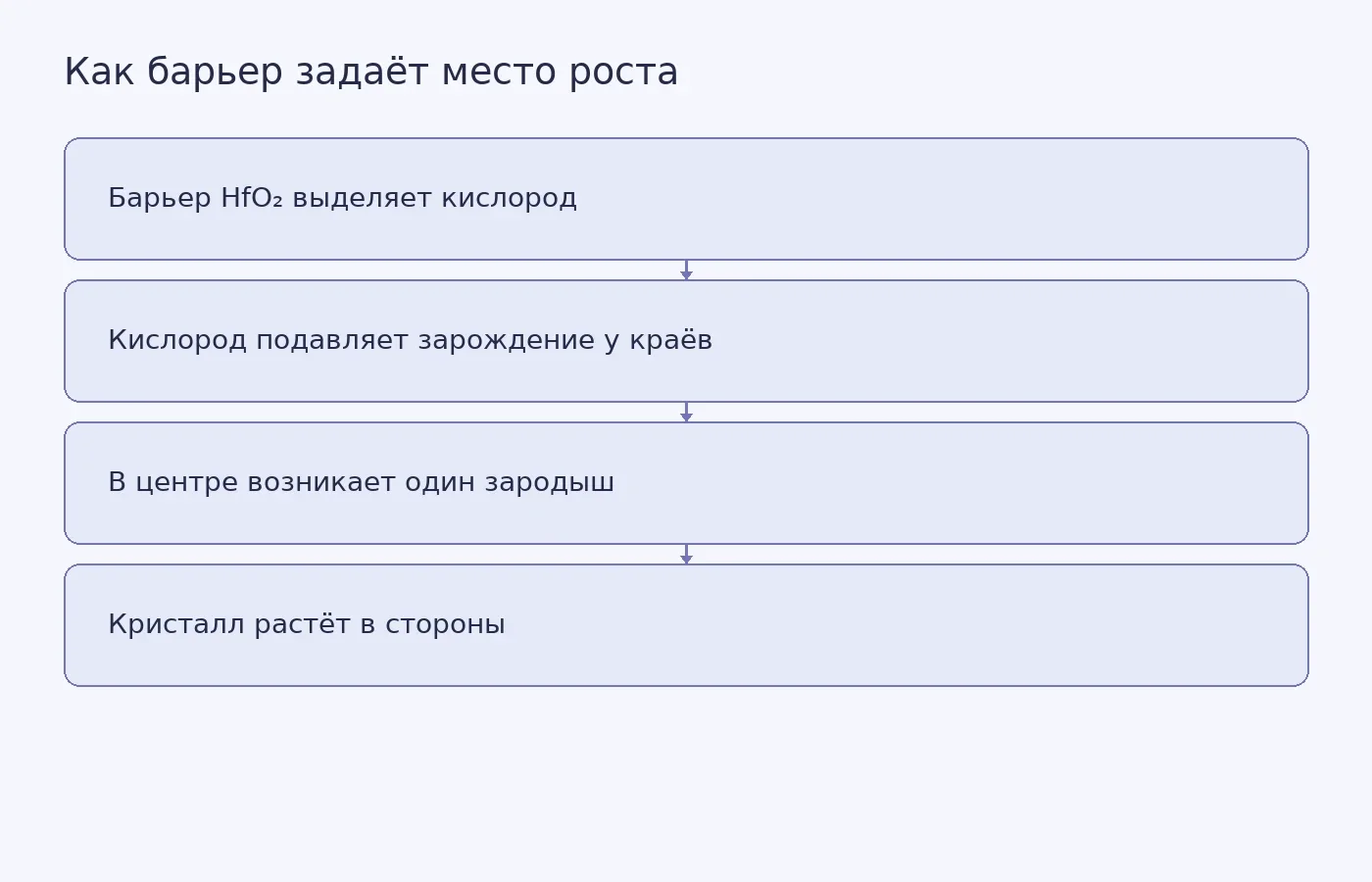

Команда выращивала MoS₂ методом химического осаждения из паровой фазы с металлоорганическими прекурсорами. Область роста окружили барьером из оксида гафния (HfO₂). При нагревании он выделял кислород, который химически удалял MoS₂ и мешал новым зародышам появляться рядом с краем. По мере удаления от барьера воздействие кислорода ослабевало. В центральной части мог сформироваться один зародыш, а затем кристалл разрастался в стороны.
Условно это можно сравнить с площадкой, по краям которой проходит поток воздуха, не дающий семенам прорасти. В центре поток слабее, и там появляется росток. В опыте, конечно, не было ни воздуха, ни семян: кислород влиял на химическое образование зародышей MoS₂.
Для проверки на большой площади исследователи изготовили 16 областей на подложке размером 2 см, по 25 узоров в каждой. Одиночный кристалл получили более чем на 99% из 400 участков. Это результат при конкретных настройках, а не показатель, который можно автоматически перенести на любой материал или процесс. В статье также показано, что зарождение зависит от размера области, длительности процесса и условий подачи реагентов: при изменении параметров кристаллы могут не появиться вовсе или возникнуть сразу в нескольких местах.
Основную демонстрацию провели на MoS₂. Авторы также изготовили связанные структуры из MoS₂ и диселенида молибдена, а затем проверили устройства на их основе. Однако серийное производство микросхем в работе не демонстрировалось. Управление местом роста может быть полезно для формирования тонких полупроводниковых слоёв непосредственно на подложке с уже изготовленными элементами, но пока речь идёт об исследовательской технологии.
