Bi₂S₃: псевдопрямой полупроводник замедлил рекомбинацию

Группа Лауры Херц из Оксфордского университета измерила, как в тонких плёнках сульфида висмута Bi₂S₃ электроны переходят между зонами. Статья вышла в Nature 28 октября 2026 года. Главное, что увидели авторы: самый низкий по энергии переход в этом материале непрямой, но прямой лежит всего на 38–40 мэВ выше. При комнатной температуре тепловая энергия kᵦT (kᵦ — постоянная Больцмана) составляет около 26 мэВ, так что разрыв меньше двух таких порций.

Плёнки толщиной около 150 нм вырастили термическим напылением на кварцевую подложку. Поглощение света снимали при температурах от 4 до 295 K, динамику носителей изучали по терагерцовой и миллиметровой проводимости и по затуханию фотолюминесценции. Зонную структуру считали методами теории функционала плотности и в приближении GW с уравнением Бете-Солпитера.

Свет плёнки поглощают сильно: коэффициент поглощения α в видимом диапазоне превышает 10⁵ см⁻¹. Скорость бимолекулярной рекомбинации, когда электрон и дырка встречаются и исчезают парой, при комнатной температуре авторы оценили в k₂ ≈ 5 × 10⁻¹¹ см³ с⁻¹. У прямозонного материала с таким поглощением она была бы выше. По расчётной модели подавление достигает около 75% по сравнению с чисто прямым полупроводником при разрыве ΔE = 40 мэВ. Подгонка температурной зависимости k₂ по измерениям дала ΔE ≈ 38 мэВ, близко к расчёту.

Работа шла на плёнках, а не на готовых солнечных элементах. Предел эффективности фотоэлемента в эксперименте не превышен, и о приросте КПД устройства речь не идёт. Авторы называют Bi₂S₃ первым кандидатом в новый класс «псевдопрямых» полупроводников и видят в нём потенциальную возможность ослабить ограничения, которые закон Планка накладывает на преобразование солнечной энергии. Независимого подтверждения другой группой в статье нет.

Что именно удалось развести

В обычном прямом полупроводнике электрон переходит через запрещённую зону, не меняя импульса. Такой переход работает в обе стороны: материал жадно поглощает свет и так же охотно теряет носители на излучение. Непрямому переходу нужен фонон, квант колебаний решётки, который забирает или отдаёт импульс. Поглощение при этом слабее на порядки, зато рекомбинация медленнее. Отсюда привычная дилемма: либо сильное поглощение и быстрые потери, либо долгая жизнь носителей и тонкий слой-поглотитель.

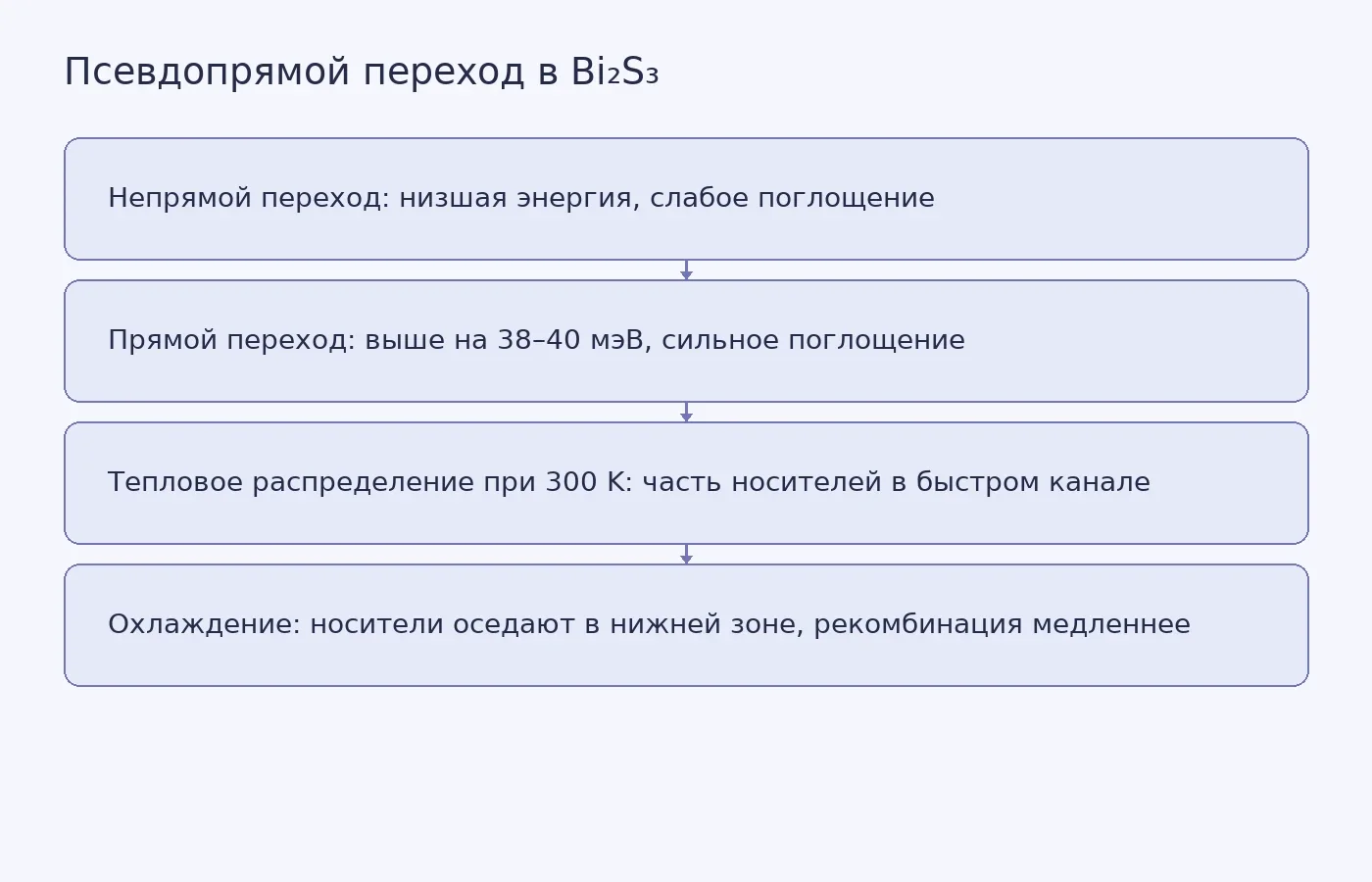

В Bi₂S₃ оба канала уживаются в одном материале. Поглощение в основном дают прямые переходы, а нижний непрямой служит буфером для носителей. При комнатной температуре тепловые распределения электронов и дырок размазаны по нескольким близким зонам, и часть носителей попадает в быстрый прямой канал. При охлаждении распределения сужаются, носители оседают в нижней зоне, и рекомбинация замедляется. Опыт это подтвердил: при 4 K затухание сигнала слабее зависит от мощности возбуждения, чем при 300 K, то есть вклад бимолекулярного канала падает. У обычных прямых и непрямых полупроводников было бы наоборот.

Представим условную лабораторию, которая делает плёнку-поглотитель для фотоэлемента. Если бы скорость бимолекулярной рекомбинации удалось снизить втрое, не потеряв поглощения, носители успевали бы дойти до контактов, а не исчезнуть в объёме. К этой картине и относится расчётная оценка в 75%. Это иллюстрация механизма, а не испытание элемента: поглощённый свет ещё нужно превратить в электрический ток, а дефекты плёнки в опыте никуда не исчезли.

Плёнки не были свободны от дефектов. На наносекундных временах почти все носители исчезали примерно за 100 нс, и это затухание хорошо описывает растянутая экспонента, признак рассеянного захвата на ловушках. Такой канал потерь съедает выигрыш, если его не подавить. Авторы отмечают, что модель предсказывает удлинение времени жизни на два порядка при разрыве около 100 мэВ, но платить придётся той же добавкой к порогу поглощения. Дальше они предлагают искать материалы с нужным ΔE в базах данных и управлять разрывом через расстояние между слоями, деформацию и примеси.

Если вы пишете обзор литературы по фотовольтаике, такие результаты удобно собрать в один раздел. DOI статьи: 10.1038/s41586-026-11223-x, данные выложены в открытом архиве Оксфордского университета. Подбор литературы по теме и аккуратно оформленные ссылки помогают не потерять детали вроде тех же 38 и 40 мэВ.
